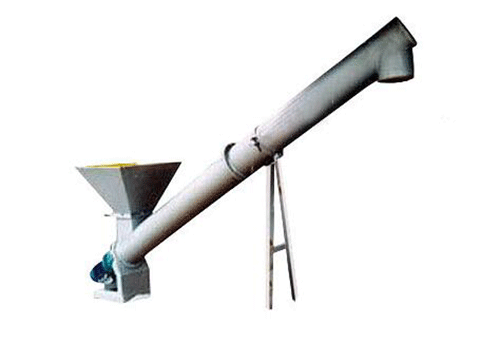

螺旋輸送機俗稱絞龍，是利用螺旋旋轉而推移物料的連續輸送設備，適用輸送面粉、谷類、水泥、化肥、灰渣、沙子、石子、煤粉、小塊煤等物料。由于機體內有效流通面積小，螺旋輸送機不宜輸磅易變質的、粘性太大、易結塊的物料。管式螺旋輸送機可布置成水平或傾式，管式螺旋輸送機如需變向輸送，應作特殊訂貨。

二：螺旋輸送機的分類

螺旋輸送機從輸送物料位移方向的角度劃分，分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型。

螺旋輸送機根據輸送物料的特性要求和結構的不同，可分為水平螺旋輸送機、垂直螺旋輸送機、可彎曲螺旋輸送機、螺旋管（滾筒輸送機）輸送機。LS螺旋輸送機用途及參數詳解

（1）垂直螺旋輸送機

垂直螺旋輸送機的螺旋體的轉速比普通螺旋輸送機的要高，加入的物料在離心力的作用下，與機殼間產生了摩擦力，該摩擦力阻止物料隨螺旋葉片一起旋轉并克服了物料下降的重力，從而實現了物料的垂直輸送。該機輸送量小，輸送高度小，轉速較高，能耗大。特別適宜輸送流動性好的粉粒狀物料,主要用于提升物料，提升高度一般不大于8米。

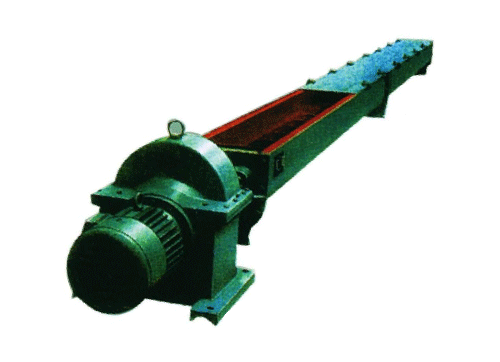

（2）水平螺旋輸送機

當物料加入固定的機槽內時，由于物料的重力及其與機槽間的摩擦力作用，堆積在機槽下部的物料不隨螺旋體旋轉，而只在旋轉的螺旋葉片推動下向前移動，如同不旋轉的螺母沿著轉動的螺桿作平移運動一樣，達到輸送物料的目的。該機便于多點裝料與卸料，輸送過程中可同時完成混合、攪拌或冷卻功能。對超載敏感，易堵塞；對物料有破碎損耗，水平螺旋輸送機的結構簡單，便于安裝和維修以及故障處理。適用于水平或微傾斜（20o以下）連續均勻輸送松散物料，工作環境溫度為-20—+40℃，輸送物料溫度為-20—+80℃。其轉速相對于垂直輸送機要低，主要用于水平或小傾角輸送物料，輸送距離一般不大于70米。

（3）螺旋管（滾筒輸送機）輸送機

螺旋管輸送機是在圓筒形機殼內焊有連續的螺旋葉片，機殼與螺旋葉片一起轉動。加入的物料由于離心力和摩擦力的作用隨機殼一起轉動并被提升后，在物料的重力作用下又沿螺旋面下滑，使物料隨螺旋管一起旋轉從而實現了物料的向前移動，如同不旋轉的螺桿沿著轉動的螺母作平移運動一樣，達到輸送物料的目的。

該機能耗低，維修費用低；在端部進料時，能適應不均勻進料要求，可同時完成輸送攪拌混合等各種工藝要求，物料進入過多時也不會產生卡阻現象；便于多點裝料與卸料，可輸送溫度較高的物料。適宜于水平輸送高溫物料；對高溫、供料不均勻、有防破碎要求、防污染要求的物料和需多點加卸料的工藝有較好的適應性。實踐證明，在輸送水泥熟料、干燥的石灰石、磷礦石、鈦鐵礦粉、煤和礦渣等物料時效果良好。

由端部進料口加入的物料，其粒度不能大于1/4的螺旋直徑；自中間進料口加料的物料，其粒度均不得大于30毫米。為保證筒體不產生變形，加料溫度必須控制在300℃以下。該機在輸送磨琢性大的物料時對葉片和料槽的磨損極為嚴重。本次所設計的螺旋輸送機主要用于輸送硅微粉其磨琢性很大所以不適宜采用螺旋管輸送機。

（4）可彎曲螺旋輸送機

該機螺旋體心軸為可撓曲的，因此輸送線路可根據需要按空間曲線布置。根據布置線路中水平及垂直（大傾角）段的長度比例不同，其工作原理按普通螺旋輸送機或垂直螺旋輸送機設計。用于輸送線路需要按空間曲線任意布置，避免物料轉載的場合；當機殼內進入過多的物料或有硬塊物料時，螺旋體會自由浮起，不會產生卡堵現象；噪音小。主要用于同時完成物料的水平和垂直輸送。垂直輸送時一般要求轉速要高不能低于1000r/min。

三：螺旋輸送機的工作原理

螺旋輸送機在輸送物料的工作原理基本上分為三類：一推擠法、二是離心誘導法、三是重力滑下法；

(1)推擠法。

此類方法一般是利用螺旋葉片來進行輸送物料常用于倉底的卸料輸送，物料經常充滿螺旋，顆粒物料受到的靜壓較大，每粒物料本身的重力遠小于其他作用力（螺旋推力、摩擦力、靜壓力）。此種螺旋的阻力是很大的，它要克服較大壓力下形成的摩擦力。工作時物料好象是螺母，螺旋起螺釘似的作用，只要螺母不轉動（或轉動較慢），利用螺釘?shù)男D(zhuǎn)，就可以使螺母沿軸向移動，倉底卸料螺旋常采用變節距螺旋，在出口端的節距較大。螺旋輸送機是怎么工作的?

(2)離心誘導法。

用于垂直的傾斜度較陡的螺旋輸送機，或任何轉速較高的螺旋輸送機，其工作特點是物料充填量介于兩種之間，在螺旋的高轉速下，松散的物料受到離心力的作用遠比重力等其他外力的影響大。

(3)重力滑下法。

螺旋的轉速較低，在螺旋面上的物料受到重力的影響遠比離心力的影響大，由于螺旋的轉動物料不斷沿螺旋面向下滑，于是產生軸向的位移，CX螺旋輸送機機基本上屬于此種原理。此種原理的螺旋機的填充系數值一般都小于0.5。因?yàn)槌涮钸^多，物料不是沿螺旋面滑下，而是被螺旋的攪動使物料翻越螺旋軸落下，并不能獲得大的軸向速度。既然慢速螺旋的物料受重力的影響較大，顯然它不能用于垂直螺旋或傾斜角較大的向上輸送情況。當采用標準螺旋時，不但能保持較快的滑下速度，并且對傾斜輸送有一定的適應能力（傾角一般在20°以內）。

四：螺旋輸送機的保養

由于螺旋輸送機的構成是由螺旋殼體部、驅動部分及支架部分進行組成，我們進行螺旋輸送機的維護和保養時，也要分部分進行保養。螺旋輸送機螺旋體部分的殼體部分保養，由于殼體一般情況下是沒有損壞的，如里有物料屬于酸堿腐蝕性物質的話應該留意在停機的時候清洗輸送機的殼體即可。螺旋輸送機的驅動部分裝置主要是由減速機各電機兩大部分進行組成，而對于需發注油的機型必須嚴格定期進行更換，這相當于輸送設備的心臟部分，所以一定要及時定期更換機油。

螺旋輸送機的主體螺旋體部分，螺旋袖是螺旋芯管及螺旋葉片的綜合體，螺旋葉片又屬于易損件，根據物料的磨琢性大小其使用壽命不同，當螺旋葉片與螺旋殼體部分之間的縫隙較大，或者是葉片的變形時則需要更換，否則影響到物料的輸送量。螺旋輸送機的螺旋芯管部分主要關注與之相連的傳動軸和連接軸，定期注油，保證潤滑。觀察螺旋軸套的厚度，設備長時間工作時螺旋軸套最容易摩擦變薄，薄到一定程度就會影響螺旋軸的同心性，應當留存?zhèn)浼皶r(shí)更換。進出料口主要觀察法蘭聯系處的螺栓是否緊固、是否有生銹并及時處理。冶金業螺旋輸送機的作用及防堵塞措施

最后在進行驅動支架的檢查時，因?yàn)轵?qū)動部分是由傳動軸與其他部分進行相連，所以我們要進行定期檢查驅動支架的緊固情況，來進行防止驅動部分與螺旋體部分不同心產生偏離。

總結，螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全、維修簡便等優點。
